Reset senao EOC 3220

Senin, 15 November 2010














1. Buka terlebih dahulu penutup konektor serial pada radio senao yang terletak dibagian bawah dekat port RJ 45. ( lihat gambar ).

2. Hubungkan kabel serial ke port com pada computer.
3. Jalankan aplikasi Hyperterminal.(lihat gambar dibawah!)

















RESET SENAO EOC/NOC 3220 EXT






4. Berikan nama koneksi apa saja, misalnya Senao 3220.(lihat gambar dibawah!)















5. Kemudian pilih koneksi COM2 (tergantung port yang digunakan pada computer.lihat gambar di bawah!)















6. Setting HyperTerminal baudrate “38400″, data bits “8″, parity “none”, stop bits “1″, flow control “None”. Kemudian tekan “OK”.(lihat gambar di bawah!).















7. Matikan power pada POE selama kurang lebih 5 detik kemudian On-kan kembali.
8. Tunggu sampai prompt “ # “ muncul pada layar HyperTerminal. Lalu ketikan “flash reset”, Tekan enter.










9. Ketik “reboot”, tekan enter. Perangkat Senao akan reboot dan semua setting akan dikembalikan seperti semula.
10. Jika tidak terdapat kerusakan, Anda bisa mengakses kembali melalui WEB dengan alamat IP default : 192.168.1.1.

WDS linksys

Repeater wireless pada DD-WRT disebut juga dengan Wireless distribution System (WDS) pada Firmware DD-WRT yang berfungsi sebagai perluasan coverage area jaringan Wireless. yang dapat dicontohkan atau di ilustrasikan pada gambar-gambar di bawah.



Bagaimana supaya membuat supaya Linksys WRT54 tersebut dapat bertindak sebagai wireless repeater, berikut step by step gambaran instalsinya:

Catatlah informasi dari masing-masing Router seperti Mac Address, SSID dll, pada gambar di bawah



sesuai gambaran diatas, Router 1 bertindak sebagai Broadband dan router 2 menjalankan fungsi WDS, pada menu "network setup" set Router 1 & 2 seperti gambar di bawah :



Enable-kan DHCP server pada kedua Router tersebut, tetapi sesuaikan pengaturan Start IP Address Seperti gambar di bawah.



lalu pada Router 2 buatlah Disable Internet Connection-nya.



Bedakanlah SSID Router 1 dengan SSID Router 2.



Disable Wireless Security yang hanya dilakukan sementara, untuk mendapatkan performance WDS terbaik.



Pada menu WDS Router 1 : Daftarkan Mac address Router 2

Pada menu WDS Router 2 : Daftarkan Mac address Router 1

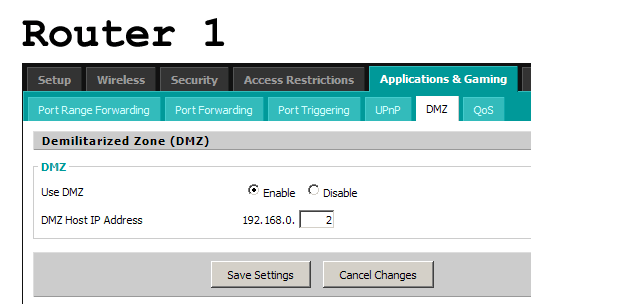

Seperti yang diperlihatkan pada gambar di bawah



Jika ada trouble yang sering ditimbulkan dengan cara WDS pada DD-WRT cobalah aktifkan DMZ -nya:



selamat mencoba!!............

Instalasi wajan bolic + usb wireless


1. siap kan bahan 2x pada gambar yang di butuhkan
2. wajan nya juga jagan lupa obeng+ dan - ,tang, kikir,gunting
3. Potong kabel USB menjadi dua
( kabel USB biaysa nya didapat saat membli usb wireless)












4. Lalu kupas ujung kabel seperti pada gambar
dan pasang pipa kecil

























5. Sambungkan kabel utp dan kabel USB yang telah di kupas tadi menurut ketentuan gambar di atas













6. Jadi nya akan seperti gambar di samping












ini merupakan seketsa yang harus di turti kalo mau jadi nya lebih sep

















7. Sipakan alat 2x di samping

- wanajan
- paralon gede
- USB wireless (saya pake TP-LINK)
- dop (tutup paralon)
- almunimum foil
- siku dan kelem







8. Bungkus paralon dengan alumunium foil seperti pada gambar.( untuk meredam signal/pancaran signal tidak keluar)
9. Lubangi paralon dan sesuaikan dengan ukuran USB wireless anda.









10. pasang plat kecil bentuk L lalu kencangan dengan ripet klo gk punya ya beli or akalin aja klo masih bisa.















11. Lalu pasang USB wireless pada lobang dan plat yg di buat tadi lalu kencangkan dengan tis atau semacam nya .(pengikat jagan terbuat dari unsur logam karena tidak baik dan mengangu signal wireless)







12 . pasang almunium foil pada dop













Jadi nya kayak di samping














13. Lobangi wajan dengan bor or obeng juga boleh.dan pasang dop sepeti pada gambar ( jagan dikasih almunium foil karean akan menghambat signal masuk )








14. Ini tampilang belakang nya dengan mengunakan plat L tadi dan klem.
Guna nya agar mudah dalam memasang ke tiang atau genter.









jadi nya kayak gini













Rampung-rampung ( selamat mencoba)

Setting CISCO ROUTER 2501 UNTUK ASTINET

Setting CISCO ROUTER 2501 UNTUK ASTINET

Cisco 2501

Setting The Ethernet0

Router>enable

Router#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#interface ethernet 0

Router(config-if)#ip address 222.124.169.17 255.255.255.248

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#exit

Router#

Setting The Serial0

Router#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#interface serial 0

Router(config-if)#ip address 192.168.16.50 255.255.255.252

Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#exit

Router#

Setting The Route And DNS

Router# configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#ip route 0.0.0.0 0.0.0.0 Serial0

Router(config)#ip name-server 202.134.1.10

Router(config)#ip name-server 202.134.0.155

Router(config)#ip name-server 202.134.2.5

Router(config)#ip name-server 202.134.1.7

Router(config)#exit

Router#

Setting Password

Router#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router(config)#enable secret telkom (NB: password telkom)

Router(config)#line vty 0 4

Router(config-line)#password telkom (NB: password telkom)

Router(config-line)#exit

Router(config)#exit

Router#

NB: IP Ethernet dari Serial0 tergantung IP yang diberi oleh Divisi Multimedia TELKOM.

cara setting radio senao sebagai ap

Rabu, 10 November 2010



















































1. pertama kali jangan lupa seting ip computer anda contoh;(192.168.1.10)

karma ip standar senao 192.168.1.1.

agar anda bias mengakses perangkat tersebut.

Gambar,a:contoh

2. klik werles

anda seting nama ap anda.

Anda setting chenel yang akan anda gunakan

Setelah anda seting jangan lupa klik save di bawah

3. klik filter sebelah;

silahkhan anda masukkan mac adrees radio clied anda

disini anda bias masukkan beberapa cliend

4. klik admin untuk setting ip radio a panda. Untuk ganti us


kalau mau bisa,, harus mencoba ia...


Setting mikrotik pada RB450G


Seting Interface name

  • ether2 = ISP 1
  • ether3 = ISP 2
  • ether4 = DMZ
  • ether5 = LAN

commandnya adalah :

[admin@MikroTik] > interface set ether2 1

[admin@MikroTik] > interface set ether3 2

[admin@MikroTik] > interface set ether4

[admin@MikroTik] > interface set ether4

Seting IP Address

Untuk memberikan ip address untuk setiap interface dilakukan dengan cara berikut :

a. Seting ip ISP 1

[admin@MikroTik] > ip address add address=202.51.x.y/30 interface=ISP 1 comment=ISP 1

b. Seting ip ISP 2 agar dapat dhcp dari ISP 2

[admin@MikroTik] > ip dhcp-client add interface=ISP 2

c. Seting ip LAN

[admin@MikroTik] > ip address add address=192.168.10.2/24 interface=LAN comment=LAN

d. Seting ip DMZ

[admin@MikroTik] > ip address add address=192.168.1.2/24 interface=DMZ comment=DMZ

Seting Routing List

Untuk memberikan atau memasukkan gateway dapat dilakukan dengan cara berikut :

Seting gateway ISP 1

[admin@MikroTik] > ip route add gateway=202.51.a.b

Seting gateway ISP 2

Untuk gateway pada interface ISP 2 akan mendapatkan ip gateway secara dhcp

Memasukkan dns ISP 1 dan dns ISP 2

Untuk memberikan atau memasukkan dns dapa dilakukan dengan cara berikut:

Seting dns ISP 1

[admin@MikroTik] > ip dns set primary-dns=202.51.c.d

Seting dns ISP 2

Untuk dns pada interface ISP 2 akan otomatis terkonfigurasi

Memasukkan Blok IP IIX ke dalam Address List

Untuk memisahkan jalur internet IIX dan jalur internet international maka yang perlu dikakukan adalah dengan memasukkan Blok IP IIX ke dalam mikrotik. Update blok IP IIX terbaru didapat dari url http://ixp.mikrotik.co.id/download/nice.rsc. Untuk memasukkan blok ip iix ini dilakukan dengan cara berikut :

Membuat address list dengan nama “nice”

[admin@MikroTik] > ip firewall address-list add list=nice

Memasukkan blok ip ke dalam address list “nice”, misal blok ip : 114.120.0.0/13 dan 114.56.0.0/14

[admin@MikroTik] > ip firewall address-list add list=nice address=”114.120.0.0/13”

[admin@MikroTik] > ip firewall address-list add list=nice address=”114.56.0.0/14”

Seting Mangle

Untuk dapat memisahkan jalur internet iix dengan jalur internet international maka paket yang masuk di beri tanda apakah bertanda nice (IIX) atau tidak. Dapat dilakukan dengan cara berikut :

Seting mangle nice (untuk jalur iix) untuk segmen LAN

[admin@MikroTik] > ip firewall mangle add chain=prerouting action=mark-routing new-routing-mark=nice passthrough=yes src-address=192.168.10.0/24 dst-address-list=nice

Seting mangle selain nice (untuk jalur international) untuk segmen LAN

[admin@MikroTik] > ip firewall mangle chain=prerouting action=mark-routing new-routing-mark=International passthrough=yes src-address=192.168.10.0/24 dst-address-list=!nice

Seting mangle nice (untuk jalur iix) untuk segmen DMZ

[admin@MikroTik] > ip firewall mangle add chain=prerouting action=mark-routing new-routing-mark=nice passthrough=yes src-address=192.168.1.0/24 dst-address-list=nice

Seting mangle selain nice (untuk jalur international) untuk segmen DMZ

[admin@MikroTik] > ip firewall mangle chain=prerouting action=mark-routing new-routing-mark=International passthrough=yes src-address=192.168.1.0/24 dst-address-list=!nice

Seting mangle untuk IP Public

Untuk IP Public 202.51.90.21

[admin@MikroTik] > chain=prerouting action=mark-routing new-routing-mark= International passthrough=yes src-address=192.168.10.0/24 dst-address=202.51.90.21

Untuk IP Public 202.51.90.22

[admin@MikroTik] > chain=prerouting action=mark-routing new-routing-mark= International passthrough=yes src-address=192.168.10.0/24 dst-address=202.51.90.22

Untuk IP Public 202.51.90.23

[admin@MikroTik] > chain=prerouting action=mark-routing new-routing-mark= International passthrough=yes src-address=192.168.10.0/24 dst-address=202.51.90.23

Seting NAT

Untuk melakukan ini dapat dilakukan dengan cara sebagai berikut :

Seting nat untuk paket nice di teruskan ke jalur ISP ISP 1

[admin@MikroTik] > ip firewall nat add chain=srcnat action=src-nat to-addresses=202.51.x.y routing-mark=nice out-interface=ISP 1

Seting nat untuk paket selain nice (international) akan diteruskan ke jalur ISP ISP 2

[admin@MikroTik] > chain=srcnat action=src-nat to-addresses=61.247.34.229 routing-mark=International out-interface=ISP 2

Seting nat untuk untuk ip public 202.51.90.21

Agar dapat di akses dari LAN

[admin@MikroTik] > chain=dstnat action=dst-nat to-addresses=192.168.1.11 to-ports=0-65535 protocol=tcp src-address=192.168.10.0/24 dst-address=202.51.90.21

[admin@MikroTik] > chain=dstnat action=dst-nat to-addresses=192.168.1.11 protocol=icmp src-address=192.168.10.0/24 dst-address=202.51.90.21

Agar dapat di akses dari Luar

[admin@MikroTik] > chain=dstnat action=dst-nat to-addresses=192.168.1.11 to-ports=0-65535 protocol=tcp dst-address=202.51.90.21 in-interface=ISP 1

[admin@MikroTik] > chain=dstnat action=dst-nat to-addresses=192.168.1.11 protocol=icmp dst-address=202.51.90.21

Seting nat untuk untuk ip public 202.51.90.22

Agar dapat di akses dari LAN

[admin@MikroTik] > chain=dstnat action=dst-nat to-addresses=192.168.1.12 to-ports=0-65535 protocol=tcp src-address=192.168.10.0/24 dst-address=202.51.90.22

[admin@MikroTik] > chain=dstnat action=dst-nat to-addresses=192.168.1.12 protocol=icmp src-address=192.168.10.0/24 dst-address=202.51.90.22

Agar dapat di akses dari Luar

[admin@MikroTik] > chain=dstnat action=dst-nat to-addresses=192.168.1.12 to-ports=0-65535 protocol=tcp dst-address=202.51.90.22 in-interface=ISP 1

[admin@MikroTik] > chain=dstnat action=dst-nat to-addresses=192.168.1.12 protocol=icmp dst-address=202.51.90.22

Seting nat untuk untuk ip public 202.51.90.23

Agar dapat di akses dari LAN

[admin@MikroTik] > chain=dstnat action=dst-nat to-addresses=192.168.1.13 to-ports=0-65535 protocol=tcp src-address=192.168.10.0/24 dst-address=202.51.90.23

[admin@MikroTik] > chain=dstnat action=dst-nat to-addresses=192.168.1.13 protocol=icmp src-address=192.168.10.0/24 dst-address=202.51.90.23

Agar dapat di akses dari Luar

[admin@MikroTik] > chain=dstnat action=dst-nat to-addresses=192.168.1.13 to-ports=0-65535 protocol=tcp dst-address=202.51.90.23 in-interface=ISP 1

[admin@MikroTik] > chain=dstnat action=dst-nat to-addresses=192.168.1.13 protocol=icmp dst-address=202.51.90.23

Cara membuat kabel straight dan kabel cross

aqu akan beri sedikit penjelasan tentang jenis2 kabel..

Peralatan dan media yang di butuhkan:

  1. Kabel UTP
  2. Konektor RJ45
  3. Tang Crimping
  4. LAN Tester
  5. Gunting

Berikut diagram kabel straight:

Urutan Ujung A

  1. Putih Orange
  2. Orange
  3. Putih Hijau
  4. Biru
  5. Putih Biru
  6. Hijau
  7. Putih Coklat
  8. Coklat

Urutan Ujung B

  1. Putih Orange
  2. Orange
  3. Putih Hijau
  4. Biru
  5. Putih Biru
  6. Hijau
  7. Putih Coklat
  8. Coklat

Kegunaan:

  1. Menghubungkan PC dengan HUB/Switch.

Diagram Kabel Cross

Urutan Ujung A

  1. Putih Orange
  2. Orange
  3. Putih Hijau
  4. Biru
  5. Putih Biru
  6. Hijau
  7. Putih Coklat
  8. Coklat

Urutan Ujung B

  1. Putih Hijau
  2. Hijau
  3. Putih Orange
  4. Putih Coklat
  5. Coklat
  6. Orange
  7. Biru
  8. Putih Biru

Kegunaan:

  1. Menghubungkan PC ke PC langsung tanpa HUB/Switch.
  2. Menghubungkan HUB/Swicth dengan HUB/Switch.

Kita akan coba membuat kabel straight, pertama kupas-lah pelindung luar kabel UTP lalu atur agar lurus kabel-kabel didalamnya. Urutkan posisinya berdasarkan diagram diatas. Potong ujung kabel dengan gunting agar rata. Masukkan kedalam konektor RJ-45 lalu di crimping dengan tang crimping. Ikuti caranya untuk ujung kedua sama dengan langkah pertama. Masukkan ujung kedua kabel kedalam LAN-tester lalu periksa, jika semua lampu 1-8 terhubung maka kabel ini sudah siap kita pakai.

Untuk kabel cross juga sama seperti langkah diatas, hanya bedanya harap perhatikan salah satu ujung yang berbeda. Adapun standard per-kabelan ini yang dijaminkan adalah kurang lebh 100 meter, diatas 100 meter kemungkinan akan mengalami loss.

Jika ada yang bertanya bagaimana membedakan kabel straight dan kabel cross? Sebenarnya mudah saja, perhatikan ujung dari kedua kabel tersebut lihat diagram-nya bila yang pertama adalah putih orange lalu kedua putih orange juga sudah pasti itu kabel straight, sedangkan kabel cross salah satu ujungnya dimulai dengan putih hijau.

selamat mencoba ia......
